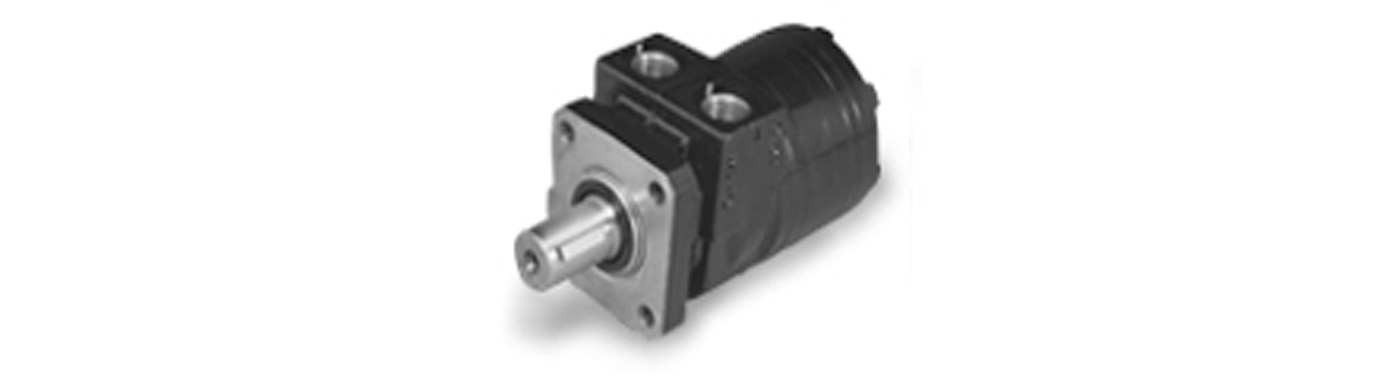

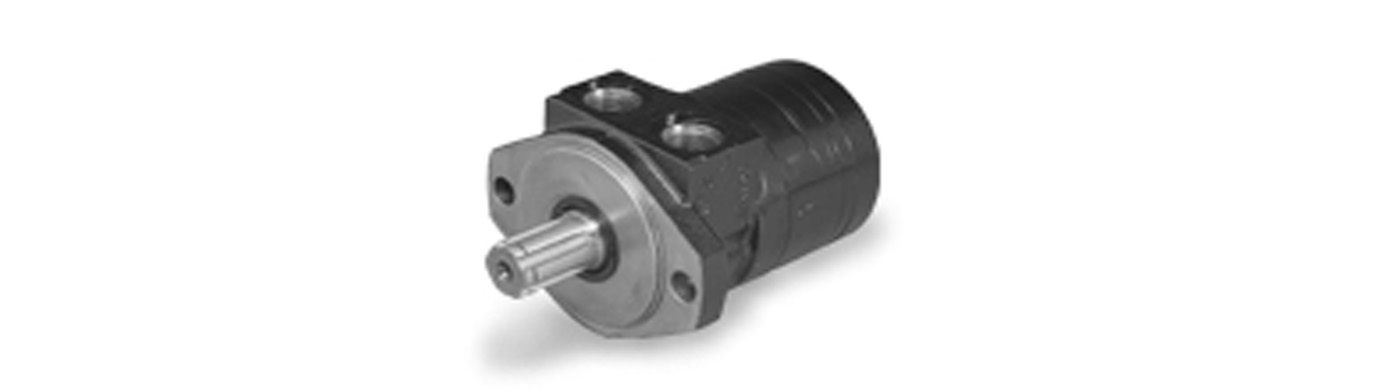

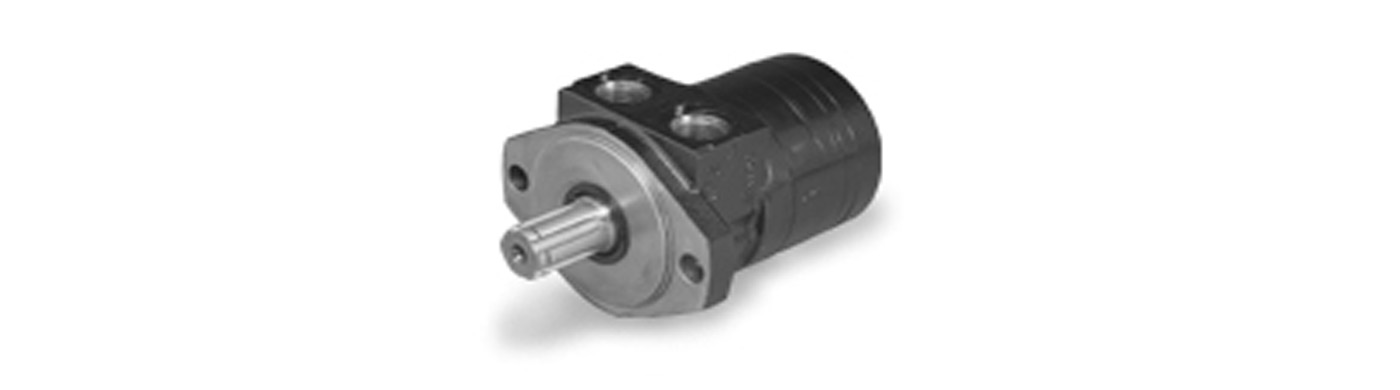

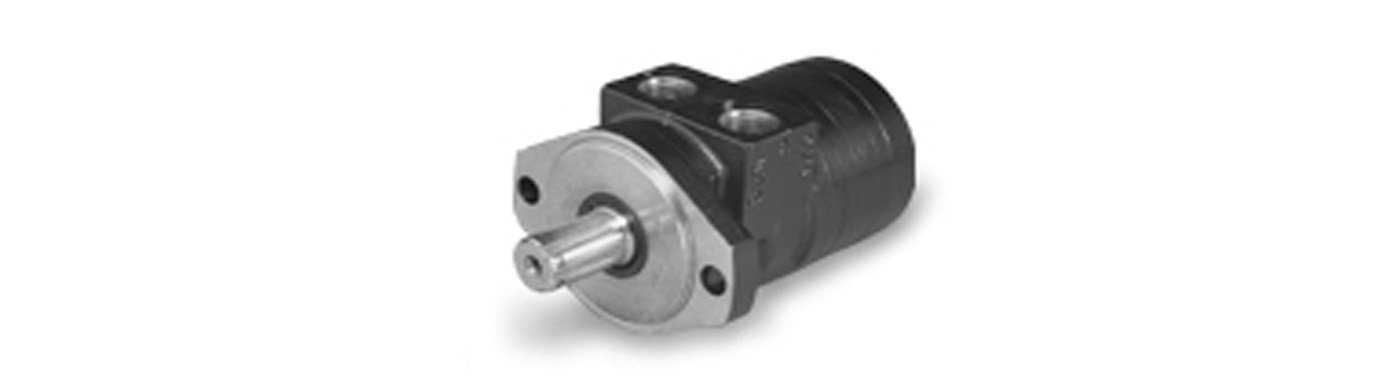

產品概述
其優越的側負載能力,高壓軸封和平滑的超低速運行使其成為輕型應用,如輸送機,齒輪箱,絞車和吊桿旋轉的理想選擇。 使用DU和燒結銅/鋼襯套和1英寸公稱軸尺寸,TB系列可以將關鍵的動態側向負載運送到1100磅,間歇壓力可承受2400 psi,轉矩為4700 lb-in。 TB系列是堅固耐用的低速高扭矩(LSHT)軌道電機,具有堅固的結構,連續油流通過花鍵,延長使用壽命,優異的側負載能力和平滑的超低速運行。 標準的高壓軸封。 其創新設計消除了排水的需要。 可靠性是基於高品質的設計和製造。 在美國田納西州格林維爾設計製造。
- 市場
- 空中
- 農業機械
- 建築設備
- 工廠自動化
- 物料搬運設備
- 油氣
- 食品飲料
- 職業&市政Eqpmt
- 功能/優點:
- DU和燒結銅/鋼襯套
- 長壽命的堅固施工
- 內部樣條線的連續油流量可延長使用壽命
- 高級側負載能力
- 平滑,超低速運行
- 高壓軸封為標準
- 創新設計消除了對排水的需要
- 基於高品質設計和製造的可靠性
- 在美國田納西州格林維爾設計製造
- 應用程序:
- 輸送機
- 齒輪箱
- 旋轉臂
- 食品加工
- 絞車
- 奧格
- 便攜式灌溉系統
- 柱孔螺旋
- 專業收割機如土豆,番茄,堅果,葉菜,糖,棉花,咖啡和葡萄
- 頭驅動器
- 除雪
- 鹽霧撒佈機
- 油氣攪拌車
- 洗車
- 散裝貨車
訂購信息
| 額定 + |
安裝 + |
端口/後端口 + |
軸 + |
旋轉/後旋轉 + |
選項 |
| XXXX |
X |
X |
XX |
X |
XXXX |
| 額定 |
| 編號
|
立方厘米/U 立方吋/轉
|
| 0036 |
36 / 2.2 |
| 0036 |
36 / 2.2 |
| 0050 |
49 / 3 |
| 0065 |
65 / 4 |
| 0080 |
82 / 5 |
| 0100 |
98 / 6 |
| 0130 |
130 / 8 |
| 165 |
163 / 10 |
| 0195 |
195 / 11.9 |
| 0230 |
228 / 13.9 |
| 0260 |
260 / 15.9 |
| 0295 |
293 / 17.9 |
| 330 |
328 / 20 |
| 0365 |
370 / 22.6 |
| 0390 |
392 / 24 |
|
| 安裝 |
| 編號
|
安裝方式
|
| A |
SAE "A" 2 螺栓 |
| F |
4 螺栓 w/3/8-16 UNC |
| M |
磁性 |
| C |
SAE "A" 2 螺栓,
Long Pilot
|
| B |
SAE "B" 2 螺栓 |
|
| 端口 |
| 編號
|
端口
|
| M |
5/16-18 UNC Manifold |
| P |
1/2-14 NPTF |
| S |
7/8-14 SAE |
| W |
G 1/2 BSPP |
| R |
3/4-16 SAE O-ring 軸 |
| Y |
G 1/2 BSPP 軸 |
|
| 軸 |
| 編號
|
軸
|
| 9 |
1" 直 9 w/0.38" 十字孔
|
| 10 |
1" 鍵 |
| 11 |
1" 6B 花鍵 |
| 13 |
Long 1" 鍵 |
| 21 |
1" 鍵;
耐腐蝕
|
| 25 |
1" Tapered |
| 26 |
25mm 鍵 w/ 8mm Key |
| 28 |
7/8" 13 齒花鍵 |
| 59* |
/8" 13齒花鍵
SAE
|
|
| 迴轉 |
| 編號
|
迴轉 |
| 0 |
標準 |
| 1 |
反向定時歧管 |
| 0 |
0 S標準 (後部 迴轉 |
| 1 |
反向定時歧管 (後部 迴轉 |
|
| 選項 |
| 編號
|
選項 |
| AAAA |
黑漆 |
| AAAB |
沒有油漆 |
| AAAC |
雙油漆 |
| AAAF |
Castle Nut, 黑漆 |
| AABP |
Castle Nut, 沒有油漆 |
| AAAG |
氟橡膠密封, 黑漆 |
| AAAH |
氟橡膠密封, 沒有油漆 |
| AAAJ |
高溫換向器密封,黑漆 |
| AAFG |
高溫換向器密封, 沒有油漆 |
| AABJ* |
自由運轉轉子, 黑漆 |
| AABK* |
自由運轉轉子, 沒有油漆 |
|
