产品概述

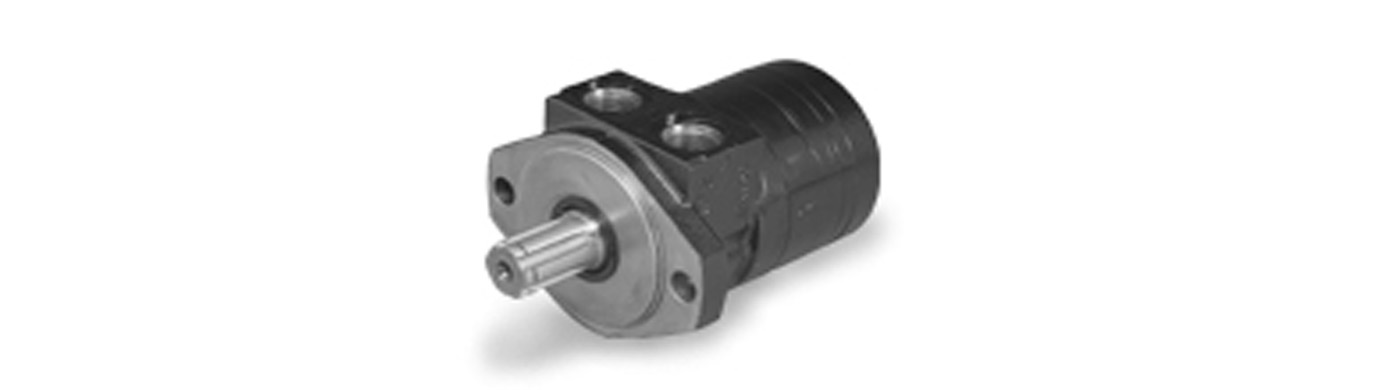

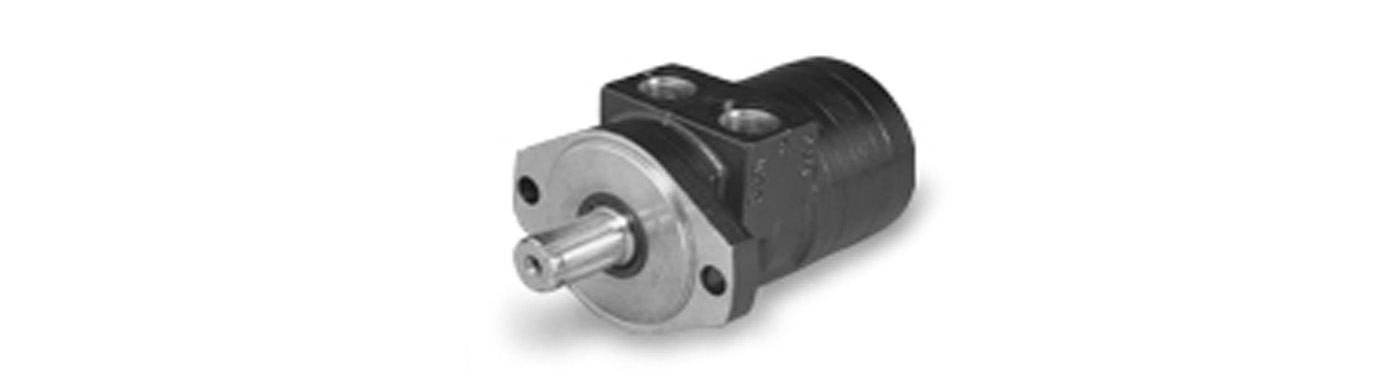

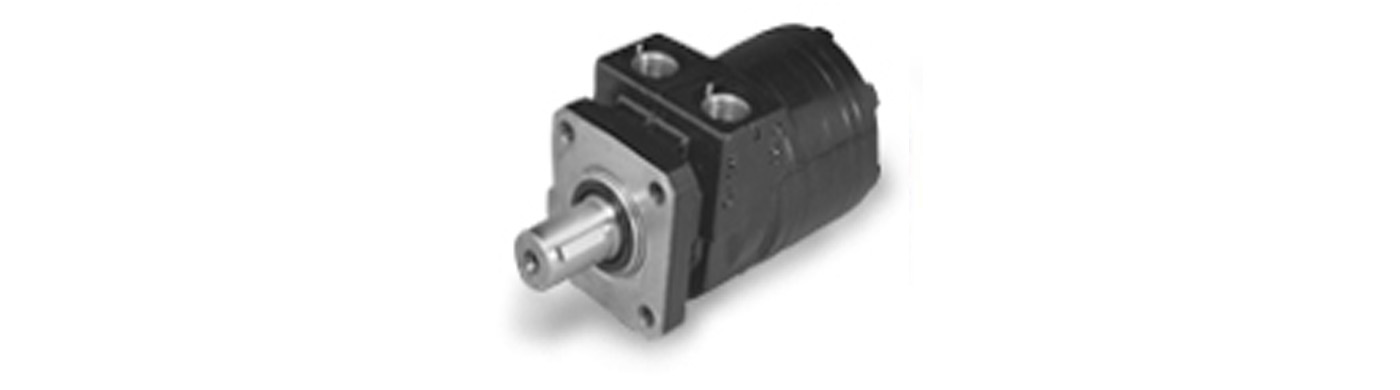

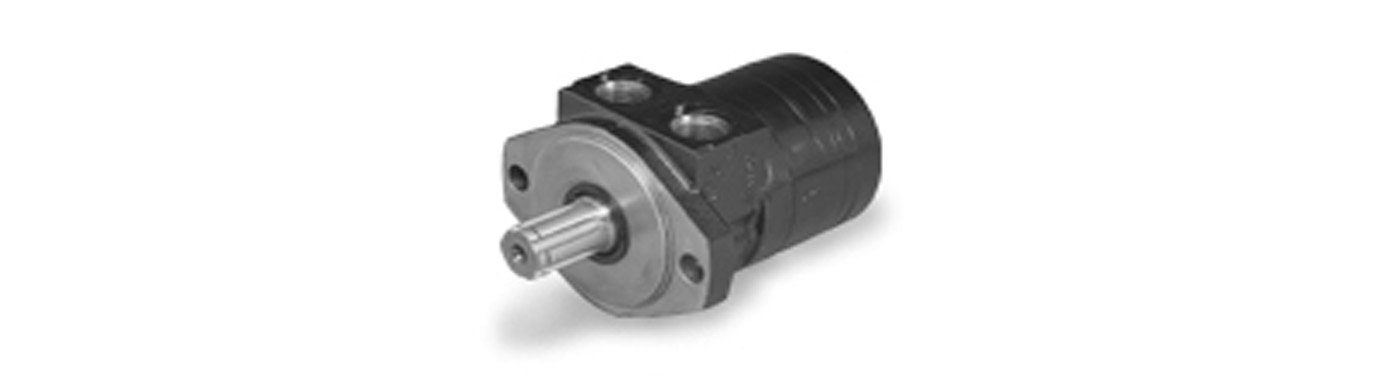

其优越的侧负载能力,高压轴封和平滑的超低速运行使其成为轻型应用,如输送机,齿轮箱,绞车和吊杆旋转的理想选择。 使用DU和烧结铜/钢衬套和1英寸公称轴尺寸,TB系列可以将关键的动态侧向负载运送到1100磅,间歇压力可承受2400 psi,转矩为4700 lb-in。 TB系列是坚固耐用的低速高扭矩(LSHT)轨道电机,具有坚固的结构,连续油流通过花键,延长使用寿命,优异的侧负载能力和平滑的超低速运行。 标准的高压轴封。 其创新设计消除了排水的需要。 可靠性是基于高品质的设计和制造。 在美国田纳西州格林维尔设计制造。
- 市场
- 空中
- 农业机械
- 建筑设备
- 工厂自动化
- 物料搬运设备
- 油气
- 食品饮料
- 职业&市政Eqpmt
- 功能/优点:
- DU和烧结铜/钢衬套
- 长寿命的坚固施工
- 内部样条线的连续油流量可延长使用寿命
- 高级侧负载能力
- 平滑,超低速运行
- 高压轴封为标准
- 创新设计消除了对排水的需要
- 基于高品质设计和制造的可靠性
- 在美国田纳西州格林维尔设计制造
- 应用程序:
- 输送机
- 齿轮箱
- 旋转臂
- 食品加工
- 绞车
- 奥格
- 便携式灌溉系统
- 柱孔螺旋
- 专业收割机如土豆,番茄,坚果,叶菜,糖,棉花,咖啡和葡萄
- 头驱动器
- 除雪
- 盐雾撒布机
- 油气搅拌车
- 洗车
- 散装货车
订购信息
额定 + |
安装 + |
端口/后端口 + |
轴 + |
旋转/后旋转 + |
选项 |
XXXX |
X |
X |
XX |
X |
XXXX |
额定 |
编号
|
立方厘米/U 立方吋/转
|
0036 |
36 / 2.2 |
0036 |
36 / 2.2 |
0050 |
49 / 3 |
0065 |
65 / 4 |
0080 |
82 / 5 |
0100 |
98 / 6 |
0130 |
130 / 8 |
165 |
163 / 10 |
0195 |
195 / 11.9 |
0230 |
228 / 13.9 |
0260 |
260 / 15.9 |
0295 |
293 / 17.9 |
330 |
328 / 20 |
0365 |
370 / 22.6 |
0390 |
392 / 24 |
|
安装 |
编号
|
安装方式
|
A |
SAE "A" 2 螺栓 |
F |
4 螺栓 w/3/8-16 UNC |
M |
磁性 |
C |
SAE "A" 2 螺栓,
Long Pilot
|
B |
SAE "B" 2 螺栓 |
|
端口 |
编号
|
端口
|
M |
5/16-18 UNC Manifold |
P |
1/2-14 NPTF |
S |
7/8-14 SAE |
W |
G 1/2 BSPP |
R |
3/4-16 SAE O-ring 轴 |
Y |
G 1/2 BSPP 轴 |
|
轴 |
编号
|
轴
|
9 |
1" 直 9 w/0.38" 十字孔
|
10 |
1" 键 |
11 |
1" 6B 花键 |
13 |
Long 1" 键 |
21 |
1" 键;
耐腐蚀
|
25 |
1" Tapered |
26 |
25mm 键 w/ 8mm Key |
28 |
7/8" 13 齿花键 |
59* |
/8" 13齿花键
SAE
|
|
回转 |
编号
|
回转 |
0 |
标准 |
1 |
反向定时歧管 |
0 |
0 S标准 (后部 回转 |
1 |
反向定时歧管 (后部 回转 |
|
选项 |
编号
|
选项 |
AAAA |
黑漆 |
AAAB |
没有油漆 |
AAAC |
双油漆 |
AAAF |
Castle Nut, 黑漆 |
AABP |
Castle Nut, 没有油漆 |
AAAG |
氟橡胶密封, 黑漆 |
AAAH |
氟橡胶密封, 没有油漆 |
AAAJ |
高温换向器密封,黑漆 |
AAFG |
高温换向器密封, 没有油漆 |
AABJ* |
自由运转转子, 黑漆 |
AABK* |
自由运转转子, 没有油漆 |
|
