产品应用

  • 混凝土搅拌机
  • 移动式起重机
  • 履带式起重机
  • 轮式挖掘机
  • 履带式挖掘机
  • 压路机
  • 滑移装载机
  • 叉车装载机
  • 推土机
  • 管道图层
  • 收割机
  • 除雪剂
  • 小学生
  • 沥青搅拌机
  • 沥青摊铺机
  • 钻机
  • 森林机器

概述

泵将轴旋转机械能转换为工作流体能量。 液压泵进给量与轴转速和工作位移成正比。 工作位移值从零到最大值无级调节。 流体输送方向可以通过斜盘旋转改变到与中性位置相反的一侧来反转。 416系列泵适用于静液压传动（HST）的静止和移动式安装。

工作位移

工作位移: 28, 71, 90, 110, 125 立方厘米/转

设计

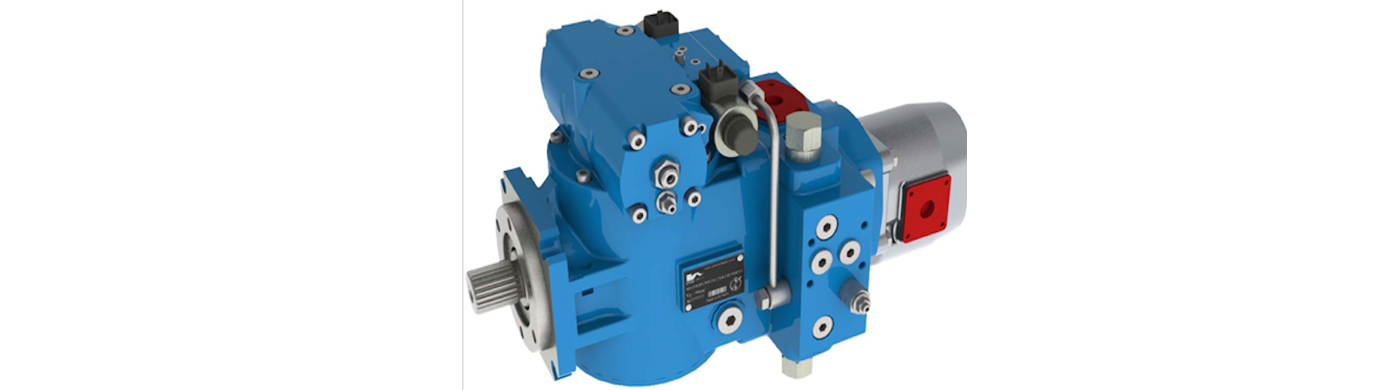

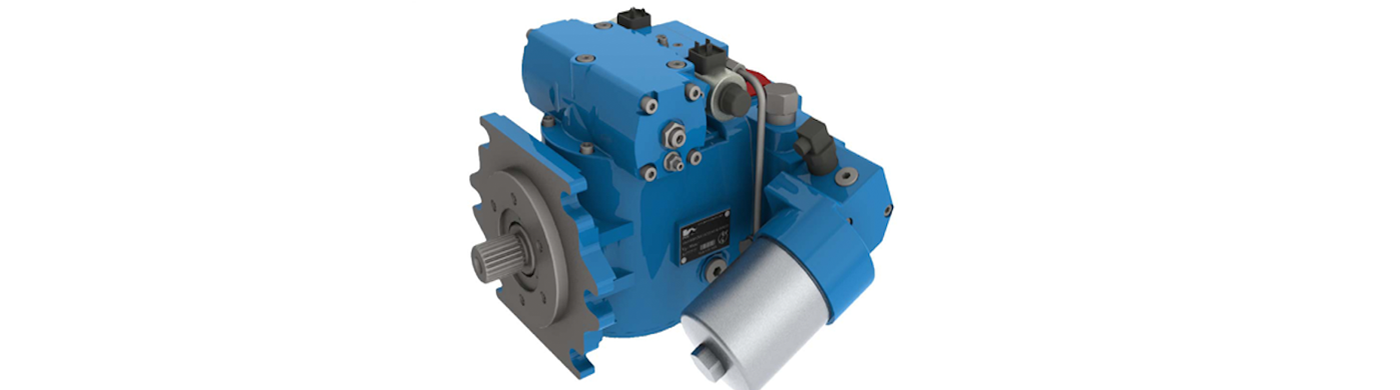

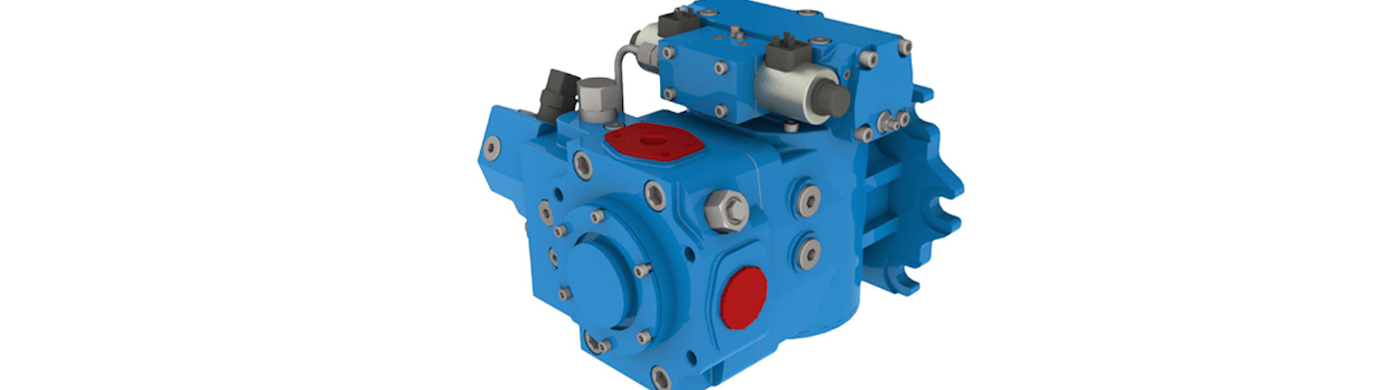

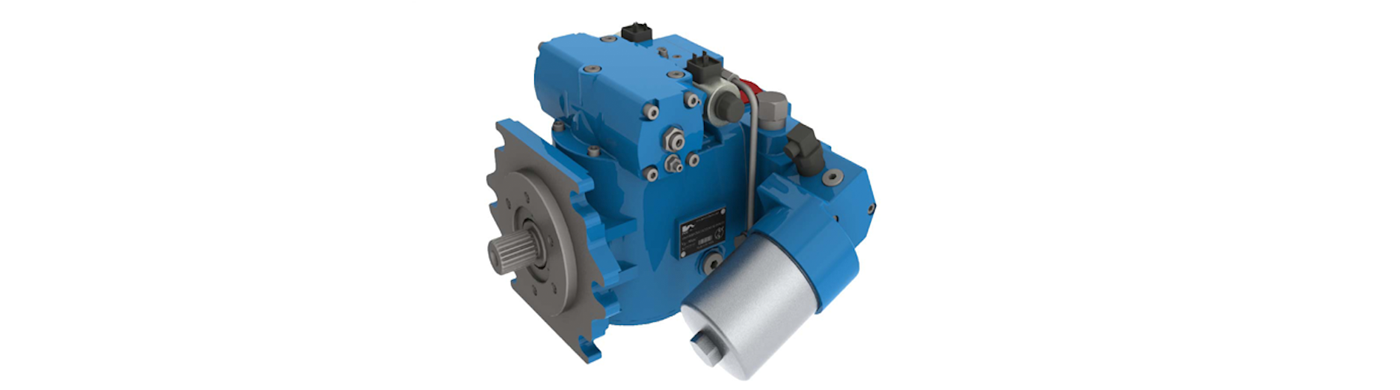

可变排量轴向活塞斜盘液压泵
安装尺寸符合DIN /ISO /SAE标准

安装在泵端盖上

增压泵和排污安全阀
两个检查安全阀

控制类型

比例伺服控制
电气比例（12,24 V）
无反馈开环电比例（12,24 V）
电气离散（12，24 V）
液压比例
开环水力比例无反馈

泵联动

可以使用与基本泵耦合的附加泵的8个安装版本。

可根据要求提供的选项

在增压泵压力管路中的
过滤器，过滤器与泵配合使用
截止阀
轴旋转频率传感器

类似物

A4VG，A4VTG（Bosch Rexroth）
42R（L），90R（L），SPV22 /23/24（Sauer Danfoss）
PVH（S）（Hydrosila）

416.0.28

工作位移 (立方厘米/转) 0-28
轴旋转频率 (rpm)
  • 正常:2000
  • 最大（输入压力 = 0.08 MPa):4250
  • 在输入压力下高峰 = 0.2 MPa:4500
流量(升／分钟)
  • 正常:2000
  • 最大：113.05
  • 峰：119.70
升压（差）ΔP（MPa）
  • 正常:25
  • 最大：40
  • 峰：45
充气压力（МPa）
  • 于 Vg=0, nnom:2.7
  • 于 Vg≠0, nnom2.3
充电泵输入压力（绝对）（MPa）
  • 最小工作:0.08
  • 最短的 (t<5 min) (atidling):0.05
排水压力（МPa）
  • 最大工作:0.25
  • 最大短期 (t<5 min):0.5
消耗电力 (kW)
  • 正常:25.08
  • 最大：84.71
  • 峰：100.77
驱动扭矩 (Nm)
  • 正常:126.61
  • 最大：200.88
  • 峰：225.64
流量系数 0.95
重量（KG） 29
联络或下载相关资料
姓名： 刘元棠
电话: +86 139 294 789 31
+852 3690 8205
传真: +852 3690 8206
电邮: tonylau@smoothpower.com.hk
下载技术资料

416.0.71

工作位移 (立方厘米/转) 0-71
轴旋转频率 (rpm)
  • 正常:2000
  • 最大（输入压力 = 0.08 MPa):3050
  • 在输入压力下高峰 = 0.2 MPa:3300
流量(升／分钟)
  • 正常:134.90
  • 最大：205.72
  • 峰：222.59
升压（差）ΔP（MPa）
  • 正常:25.00
  • 最大：40.00
  • 峰：45.00
充气压力（МPa）
  • 于 Vg=0, nnom:2.70
  • 于 Vg≠0, nnom:2.30
充电泵输入压力（绝对）（MPa）
  • 最小工作:0.08
  • 最短的 (t<5 min) (atidling):0.05
排水压力（МPa）
  • 最大工作:0.25
  • 最大短期 (t<5 min):0.50
消耗电力 (kW)
  • 正常:63.50
  • 最大：154.10
  • 峰：187.30
驱动扭矩 (Nm)
  • 正常:320.68
  • 最大：509.01
  • 峰：571.79
流量系数 0.95
重量（KG） 67.00
联络或下载相关资料
姓名： 刘元棠
电话: +86 139 294 789 31
+852 3690 8205
传真: +852 3690 8206
电邮: tonylau@smoothpower.com.hk
下载技术资料

416.0.90

工作位移 (立方厘米/转) 0-90
轴旋转频率 (rpm)
  • 正常:2000
  • 最大（输入压力 = 0.08 MPa):3050
  • 在输入压力下高峰 = 0.2 MPa:3300
流量(升／分钟)
  • 正常:171.00
  • 最大：260.78
  • 峰：282.15
升压（差）ΔP（MPa）
  • 正常:25.00
  • 最大：40.00
  • 峰：45.00
充气压力（МPa）
  • 于 Vg=0, nnom:2.70
  • 于 Vg≠0, nnom:2.30
充电泵输入压力（绝对）（MPa）
  • 最小工作:0.08
  • 最短的 (t<5 min) (atidling):0.05
排水压力（МPa）
  • 最大工作:0.25
  • 最大短期 (t<5 min):0.50
消耗电力 (kW)
  • 正常:80.20
  • 最大：194.80
  • 峰：236.90
驱动扭矩 (Nm)
  • 正常:404.68
  • 最大：643.41
  • 峰：722.99
流量系数 0.95
重量（KG） 67.00
联络或下载相关资料
姓名： 刘元棠
电话: +86 139 294 789 31
+852 3690 8205
传真: +852 3690 8206
电邮: tonylau@smoothpower.com.hk
下载技术资料

416.0.110

工作位移 (立方厘米/转) 0-110
轴旋转频率 (rpm)
  • 正常:2000
  • 最大（输入压力 = 0.08 MPa):3000
  • 在输入压力下高峰 = 0.2 MPa:3200
流量(升／分钟)
  • 正常:156.75
  • 最大：313.50
  • 峰：334.40
升压（差）ΔP（MPa）
  • 正常:25.00
  • 最大：40.00
  • 峰：45.00
充气压力（МPa）
  • 于 Vg=0, nnom:2.70
  • 于 Vg≠0, nnom:2.30
充电泵输入压力（绝对）（MPa）
  • 最小工作:0.08
  • 最短的 (t<5 min) (atidling):0.05
排水压力（МPa）
  • 最大工作:0.25
  • 最大短期 (t<5 min):0.50
消耗电力 (kW)
  • 正常:73.60
  • 最大：234.40
  • 峰：281.00
驱动扭矩 (Nm)
  • 正常:495.30
  • 最大：787.09
  • 峰：884.35
流量系数 0.95
重量（KG） 80.00
联络或下载相关资料
姓名： 刘元棠
电话: +86 139 294 789 31
+852 3690 8205
传真: +852 3690 8206
电邮: tonylau@smoothpower.com.hk
下载技术资料

416.0.125

工作位移 (立方厘米/转) 0-125
轴旋转频率(rpm)
  • 正常:2000
  • 最大（输入压力 = 0.08 MPa):3000
  • 在输入压力下高峰 = 0.2 MPa:3200
流量(升／分钟)
  • 正常:178.37
  • 最大：356.25
  • 峰：380.00
升压（差）ΔP（MPa）
  • 正常:25.00
  • 最大：40.00
  • 峰：45.00
充气压力（МPa）
  • 于 Vg=0, nnom:2.70
  • 于 Vg≠0, nnom:2.30
充电泵输入压力（绝对）（MPa）
  • 最小工作:0.08
  • 最短的 (t<5 min) (atidling):0.05
排水压力（МPa）
  • 最大工作:0.25
  • 最大短期 (t<5 min):0.50
消耗电力 (kW)
  • 正常:83.60
  • 最大：266.10
  • 峰：318.90
驱动扭矩 (Nm)
  • 正常:561.62
  • 最大：893.19
  • 峰：1003.72
流量系数 0.95
重量（KG） 80.00
联络或下载相关资料
姓名： 刘元棠
电话: +86 139 294 789 31
+852 3690 8205
传真: +852 3690 8206
电邮: tonylau@smoothpower.com.hk
下载技术资料
